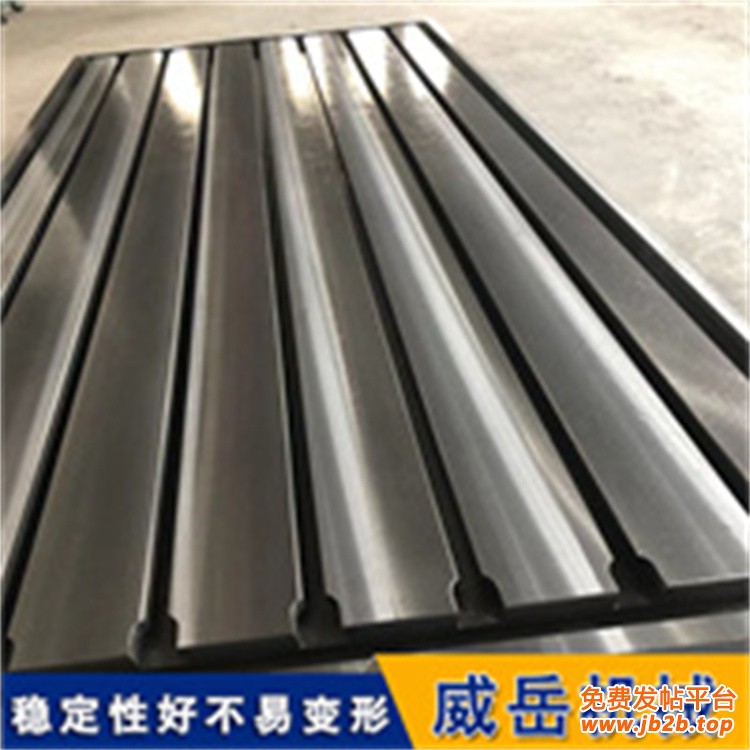

用于确定铸铁划线平板理想平面方位的原则有哪些?
2023-04-21 13:35  浏览:15
材质:灰铁250
精度:0-3级
工作面硬度:HB170-240
留言咨询


铸铁划线平板平面度,是通过人工反复刮研制成的。铸铁划线平板的平面度误差值,是反应划线平板精度是否合格的一个标准。

铸铁划线平板平面度误差是指实际表面对理想平面的变动量。在确定平板变动量大小时,理想平台平面相对于实际表面的具体方位起着决定性作用,因为不同方位的理想平面与实际表面上各点的距离是不同的。用于确定理想平面方位有哪些原则?

小条件原则:用两个平等的理想平面包容实际表面,并使两理想平面间的距离为小,此小距离为平面度误差值。贴切原则:用一个理想平面与实际表面相切,且与实际表面之间的较大距离为小,此距离为平面度值。小二乘方原则:将一个理想平面度按实际表面的趋向,置于实际表面的中部,并使实际表面上各点到理想平面的距离平方和为小,以这个小二乘方中平面作为评定基面,各测点对此平面偏差中较大值与小值之差为被测表面平面度误差值。对角线原则:以通过被测表面的一条对角线而平行于另一条对角线的平面作为评定基面,各测点对此平面偏差中较大值与小值之差为被测面平面度误差值。铸铁平尺这种外形特殊的铸件,应坚持选用传统的干砂型的铸造工艺,之所以说它外形特殊,是因为铸铁平尺是窄长形的,且两个工作面是平行的,它不像桥型平尺那样,只有一个工作面,另一面是一个桥形的凸起面,从结构上看两者的变形量就有了直观的区别。所以它在铸造过程中非常容易变形,如果采用干砂型的铸造工艺,将会效的减轻变形量的这一铸造弊端,降低气孔和沙眼的发生率,且对材质的保证性强。如果采用现代的消失模铸造技术,一是很难保证在造型过程中,对模型的扭曲变形,虽然外观有了明显的光洁度和平整度,但是很难保证铸铁平尺在加工后,所显现的铸造缺点,如夹砂、砂眼等。由于消失模铸造采用的铸造型砂一般刚性强,不利于铸铁平尺在浇铸后的自然收缩量,从而引起大的变形量。

威岳机械多年的铸铁平尺生产实践证明,采用传统的干砂型是理想的。所以我们的产品既有稳定的材质和精度的保持性,又有平整光滑的外观,这就是畅销于市场不败的法宝之一,深受广大用户的好评和赞誉,使我们在称赞声中不断地壮大前行。环线法原则:利用测量闭合环的平差原理,使各被测点平差后的新位置到测量基面的距离变为各点相对于理想平面的距离。这时理想平面就是通过原的自然水平面。三点法原则:规定理想平面通过实际表面上相距远且不在一条直线上的三点形成的平面为评定基面,以各测点距此平面偏差中较大值与小值之差为所求被测表面的平面度误差值。较大直线度原则http://www.chinaweiyue.com/咨询13231713280以实际表面任一珙面较大下线度误差作为铸铁划线平板平面度误差值。
