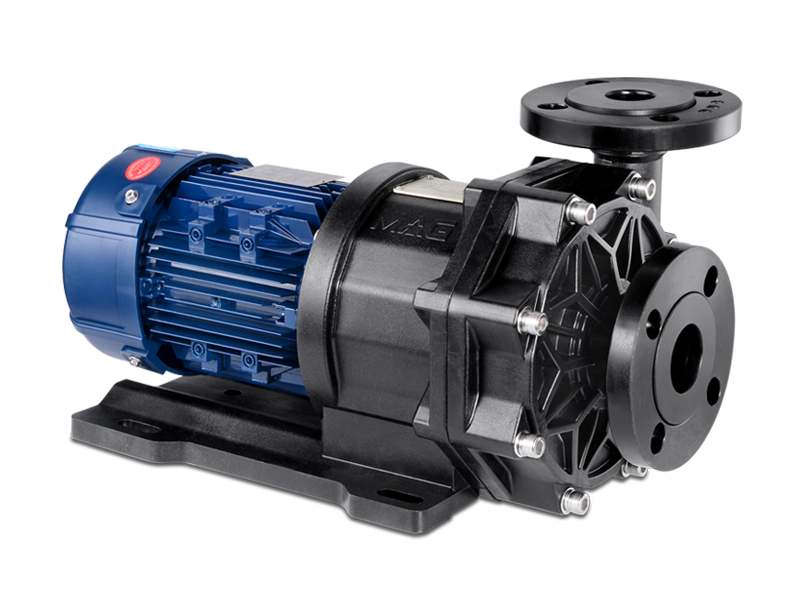

1.自吸式磁力驱动泵是一种不存在动密封的无泄漏流体输送机械。主要针对叶片泵中的离心泵进行设计，通常由泵体、隔离套及连接部件组成能够承受压力的密闭的密封腔体。在密封腔体的外部有一个旋转的永磁场，并通过磁场的作用，带动密封腔体内部的磁性转子部件同步旋转，而密封腔体内部的转子部件带动叶轮实现对流体的做功。由于由定子部件组成的密闭的密封腔体不存在动密封，并且带动叶轮做功的旋转轴不穿出密闭的密封腔体。从而保证了磁力泵的零泄漏、无污染。

2.自吸磁力驱动泵结构设计通常由电动机、磁力耦合器和离心泵组成，其主要特点是利用磁力耦合器传递动力，当电动机带动磁力耦合器外磁转子旋转时，磁力线穿过间隙和隔离套-作用于内磁转子上，使泵转子与电动机同步旋转，无机械接触地传递扭矩，在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而流体完全在密封腔内，没有外泄的缝隙，因此，完成了封闭的全过程，达到了无泄漏的技术要求。

 3永磁驱动磁力泵运用先进的技术设计，在水力上遵循了原自吸泵的优点及特性。它取消了传统的机械密封装置，将电动机与泵的钢性连接改为无接触的柔性连接，从根本上消除了轴封泄漏。

    自吸式磁力泵工作原理：采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图一。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内， 经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。
