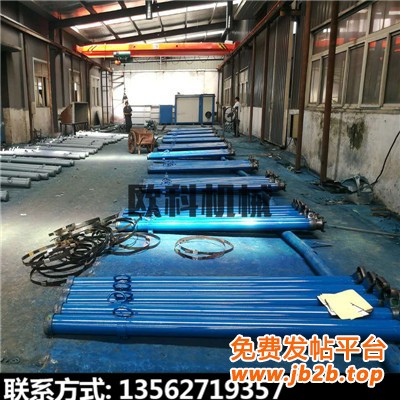

手摇DN型内注式单体液压支柱DW28-250/100X型单体液压支柱

单体液压支柱适用范围：

DWX型（悬浮式）单体液压支柱是一种新型的外部供液的恒阻式单体液压支柱，是高档机械化普采工作面的配套设备，也是综采工作面的端头支护设备。其适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、稳定性安全系数大、工作行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及较厚煤层工作面。

单体液压支柱工作原理

悬浮式液压支柱的工作原理包括升柱、初撑、承载和回柱四个过程，现分别概述如下：

（一）、升柱、初撑过程

升柱时将管路系统中的注液枪插入三用阀注液阀体，挂好锁紧套，操作注液枪，泵站高压液经注液枪顶开三用阀中的球形单向阀，进入支柱，迫使活柱升高。

当支柱的顶盖接触金属铰接顶梁，并使顶梁紧贴工作面顶板时，活柱不再升高，支柱内腔压力在很短时间内和泵压相同，然后松开注液枪手把切断泵来的高压液体。三用阀单向阀关闭，使支柱内腔保持或接近泵压，给顶板一定的初撑力。

（二）、承载、溢流过程

 支柱支设以后便处于承载状态，随着支护时间的延长，工作面顶板作用在支柱上的载荷增加，当支柱所承受的载荷超过额定工作阻力时，支柱内腔高压液体作用在安全阀垫上的力超过安全阀弹簧预先调定给予六角导向套的压紧力时，压缩安全阀弹簧，安全阀垫和六角导向套一起运动，安全阀垫离开阀座，安全阀被打开，内腔液体外溢，活柱下缩。使顶板压力重新得到平衡。

当支柱所承受的载荷低于额定工作阻力时，内腔液体作用在安全阀垫上的力减少，在安全阀弹簧作用下，安全阀垫和六角导向套复位，关闭安全阀，高压液体停止外溢，支柱载荷不再降低，保证支柱对顶板的支撑力基本恒定。

旋动三用阀的调压螺钉，给予安全阀弹簧不同的预紧力便可使支柱获得不同的工作阻力。

（三）、回柱过程

支柱回收时，将卸载手把插入三用阀右阀筒的卸载孔中，转动卸载手把，迫使阀套、连接螺杆、注油阀体等整体轴向移动，压缩卸载阀弹簧，卸载阀垫离开左阀筒的密封面，卸载阀被打开，支柱内腔工作液，经左阀筒喷入采空区，活柱在自重和复位弹簧作用下回缩。完成支柱回收。

顶板不好时，可实现远距离回柱。

卸载手把转回原位时，阀套等零件在卸载阀弹簧作用下恢复原位，使卸载阀垫和左阀筒密封面仍然形成密封，液体便停止外喷，支柱停止回缩。

DW10-400/110X单体液压支柱技术参数

型号DW10-400/110X

最大高度(mm)1000

工作阻力(KN)400

油缸直径(mm)110
