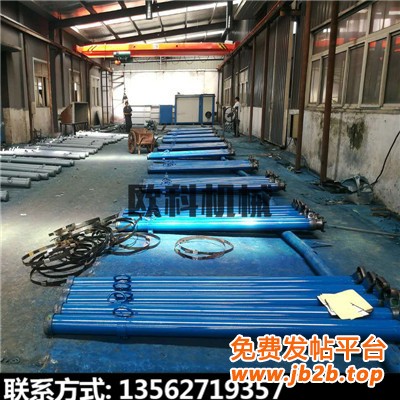

3.5米悬浮式单体液压支柱1.8米2.5米单体液压支柱

单体液压支柱概述

DWX型（悬浮式）单体液压支柱是由中国矿业大学矿山机械研究所研究开发的新型（外注式）单体支护设备。DWX型单体液压支柱系列产品是受国家发明和实用新型专利保护的技术产品，专利号为: 97107063.6等12项国家专利。该产品于2003年4月被国家科学技术部列为“十五”国家科技成果重点推广计划项目。常州中矿机械制造有限公司转让了中国矿业大学技术，并在此基础上,开发一系列改进产品，其中改进型高支柱系列产品获国家专利，专利号为:200720042024.9。

单体液压支柱规格

单体液压支柱是指利用液体压力产生工作阻力并实现升柱和卸载的单根可缩性支柱。单体液压支柱主要分为悬浮式、双伸缩悬浮式、DN内注式以及玻璃钢单体液压支柱。单体液压支柱按其供液方式不同，分为外供液式(简称外注式)和内供液式(简称内注式)支柱。单体液压支柱按工作行程不同，支柱分为单伸缩(单行程)支柱和双伸缩(双行程)支柱。单体液压支柱按使用材质不同，支柱分为钢质支柱和轻合金支柱

单体液压支柱优点

外注式单体液压支柱的优点

(1)结构简单。除三用阀外，支柱内腔零件少（不像内注式单体液压支柱装有一个手摇泵以及通风装置等），因此加工容易、成本低。

(2)维护方便。支柱一般故障大多发生在三用阀上，在井下更换一个好的三用阀后，支柱即可投入使用，无需整体升井，因此零件发生故障的可能性少（而内注式单体液压支柱的任何内部零件的损坏都需支柱升井解体，维修工作量大）。

(3)升柱速度快。一般外注式单体液压支柱的升柱速度为70~ 80mm/s。泵站压力越高，升柱速度也就越高（内注式单体液压支柱靠人工来完成，每摇一次手把，升柱行程一般只有20~30mm）。在升柱行程相同的情况下，外注式比内注式支柱的升柱速度快4~5倍。

(4)工作行程大，适应煤层变化范围大。外注式单柱行程不受升柱限制，可设计得大些，因而适应煤层变化的范围大（内注式单柱因手工操作升柱，每次行程又小，所以支柱行程不可能设计得太大，否则将影响工人操作）。

(5)质量较轻。外注式单柱零件少，所以质量轻。同一高度的内、外注式单柱的质量相差3—5kg。

DW08—300/100外注式单体液压支柱技术参数

zui大支撑高度：800mm

zui小支撑高度：490mm

行程：310mm

缸径：100mm

工作阻力：300KN

工作液压：41.5Mpa

初撑力：118-157KN

重量：41.5kg
