 金属齿形垫片
产品型号: ZD-G1900

金属齿形垫片

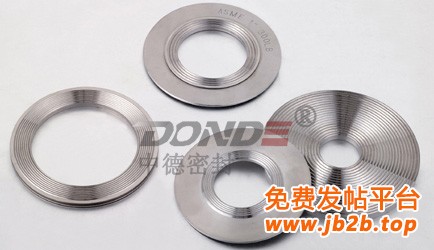

金属齿形垫片一种实体金属垫片,一般先用精密的车床或专用铣床在金属平垫片的二面加工成同心的90度夹角形成波形的锯齿形沟槽,由于与其它密封面的接触是多个同心圆的线接触,因此具有迷宫密封作用,根据不同的介质和工况条件,可选择不同的金属材料。多数情况下齿形垫片可以用和其它非金属材料组合使用以达到更好的密封效果。可参考金属齿形组合垫片。如果不带覆盖密封层直接使用,也能达到良好的密封效果,但在高压场合中容易对法兰的表面造成损坏。所以一般要求密封面的粗糙程度在Ra1.6um以上。
特殊工况应用如极高温,强腐蚀等需特殊材质金属齿形垫片我们也可生产如下一些特材可要求:
不锈钢304L,321,316TI,309,347,410,双相钢(2205,31803),蒙乃尔MONEL(400),铟科镍INCONEL(600,625),INCOLOY(800,825),哈氏合金HASTELLO(B2,C276),钛(T2)等特殊不锈钢或合金材料。

金属齿形垫片性能特点:
1.较低的预紧力,即使在压力较高的环境下也有良好的密封效果,尤其适合于高温、高压,工况条件交变的场合是传统金属缠绕垫片和金属包覆垫片的理想替代品。
2纯金属齿形垫片对法兰面容易损伤,因此更换垫片时需对法兰密封面进行加工。
3.可与石墨,四氟等非金属材料组合使用以达到更好的使用效果。
齿形垫应用范围:
齿形垫片主要应用于石油、化工、冶金、电力、船舶、机械等行业的中、高压力和高温的压力容器,热交换器、冷凝器和管道法兰的连接处密封。

齿形垫片结构形式及代号和使用法兰类别:
基本型式 代号 适用的法兰密封面
基本型 ZD-1900 榫槽面、凹凸面、平面和凹槽面
带外环(固定) ZD-1901 平面或凸面
带外环(活动) ZD-1902 平面或凸面
带耳环 ZD-1903 平面或凸面

下表用于对常用齿形垫片金属骨架的材质选择:

材料名称 缩写标记 硬度(HB) 极限温度(°C)
碳钢(Carbon steel) CRS 120 -40~+540
304不锈钢 304 130~180 -195~+760
304L不锈钢 304L 130~180 -195~+760
316L不锈钢 316L 130~180 -100~+760
317L不锈钢 317L   -100~+760
321不锈钢 321 130~190 -195~+760
347不锈钢 321   -185~+760
20CB-3(ALLOY 20) A-20   -185~+1090
HASTELLOY-B2 HAST B 215 -185~+1090
HASTELLOY-C276 HAST C   -185~+1090
INCOLOY-800 IN 800   -100~+870
INCOLOY-825 IN 825   -100~+870
INCONEL-600 INC 600 150 -100~+1090
INCONEL-625 INC 625   -100~+1090
INCONEL-X750 INX   -100~+1090
MONEL-400 MON 150 -130~+820
NICKEL-200(镍) NI   -195~+760
TITANIUM(钛) TI 215 -195~+1090

齿形垫片的尺寸极限偏差:

齿形密封体内径D1 齿形密封体内外径D2 外环外径D3 厚度T
+1.0
0
0
-0.75
-1.0
0
+0.25
0

齿形垫片主要性能参数:

垫片系数 m=4.25
垫片使用压力 ≤25MPa
垫片使用温度 -196℃-650℃(氧化性介质中不高于600℃)
垫片最小预紧比压 y=70MPa
齿形垫片技术标准:
1.金属齿形组合垫片的国外标准有:ASME B 16.5, BS1560, ASME B 16.47, BS EN1092, DIN2697, JIS 和NF.
2.国内标准有JB/T 88-1994 管路法兰用金属齿形垫片 机械部标准
HB 6474-1990|齿形垫圈  航空航天部标准
HG20611-2009 钢制管法兰用齿形组合垫片 化工部欧洲体系
HG20632-2009 钢制管法兰用齿形组合垫片 化工部美洲体系
