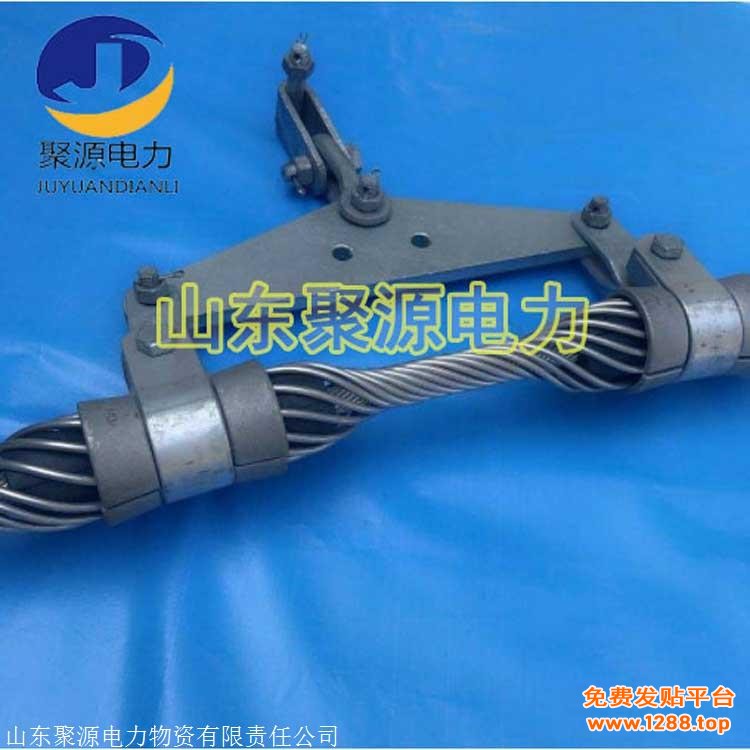

OPGW光缆用双悬垂线夹
产品说明：组成：预绞丝、套壳、U型挂环、三角联板、PS挂板、接地线及联结金具。
用途：起支撑作用，将光纤复合地线悬挂于直线杆塔上。
产品特点：1.具有单悬垂线夹的所有性能。
2.用两套悬垂组件，提高了线夹的机械强度，增大曲率半径，保证了在大转角、高落差、大跨距的条件下光缆运行安全可靠，适用于大跨距的江河、高落差的山谷等特殊地方。
3.可用于OPGW光缆线路转角为25°-60°的杆塔。
订货须知:1.根据OPGW光缆的外径和破断力等参数选择合适的悬垂线夹 数量配置为：1套/直线杆。
2.该线夹内绞丝的旋向与OPGW外层的绞向相反，标准配置按照OPGW外层绞向的右旋，如OPGW外层绞向为左旋时，应在订货合同中加以注明。
3.根据杆塔上的挂点选择合适的联结金具（如UJ型螺丝、U型挂环、UB型挂板等）。
用 途:
此种预绞式悬垂线夹是将OPGW光缆悬挂在输电线路杆塔上的联接金具。线夹可以减小光缆在悬挂点上的静态应力，提高光缆的抗振能力，抑制风力振动的动态应力；还可以保证光缆的弯曲不超过允许的数值，使光缆不产生弯曲应力。由于光缆安装了该线夹后，不会产生各种有害的应力集中，所以光缆中的光纤不会产生附加损耗。
结构与材料:
本产品为组合线夹，配有悬挂头（每个悬挂头由橡胶夹具、铝夹板、螺栓、弹垫、平垫、螺母、闭口销等组成）、外层预绞丝、护线条预绞丝等组合而成。
护线条预绞丝直接缠在光缆的外表，为光缆提供保护和刚度，护线条预绞丝则被橡胶夹具镶嵌件夹住，外层预绞丝的中部绞距顺势压住腰鼓形的橡胶夹具，再由铝夹板夹持其外。
铝夹板------由耐腐蚀铝合金压力铸造而成,该铝合金化学性能稳定，抗大气腐蚀性能好，并具有较好的机械性能。
橡胶夹具------由优质橡胶及中心加强件组成，具有抗臭氧、耐化学、耐气候老化性能，具有高低温度性能，及较高的强度和弹性，较小的压缩变形。
螺栓、弹垫、平垫、螺母------热镀锌标准件。
闭口销------电力标准件。
护线条预绞丝------按预定的机械性能与化学成分定做的铝合金线材，具有很高的抗拉强度、硬度和良好的弹性以及极强的防锈能力，能在恶劣的气候环境下长期使用。
外层预绞丝------与护线条预绞丝相同。
连接金具------ U形挂环、U形螺丝、UB型挂板、ZH型挂环，均为电力标准件。
使用指导:
单悬垂线夹可用于光缆与直线杆塔或转角/仰角≤25°杆塔的联接；双支悬垂线夹可用于大跨距或大仰（俯）角的直线杆塔。每杆塔一套。
按光缆外径和档距/综合荷载选配悬垂线夹。
适用于OPGW光缆。
可以根据杆塔上挂线方法的不同，选用不同的连接金具与悬垂线夹配套。
|
产品信息 |
适用光缆直径 （mm） |
外绞丝长度 （mm） |
内绞丝长度 (mm) |
重量 （kg） |
|
LPSCJ-8.0 |
7.4-8.0 |
1600 |
2100 |
3.5 |
|
LPSCL-15.0 |
14.6-15.0 |
1800 |
2400 |
6.2 |
|
LPSCL-18.4 |
17.9-18.4 |
2100 |
2700 |
8.2 |
