在将42CrMo钢轴与齿轮装配时，轴产生了严重拉伤现象。为减少成本的控制，决定采用堆焊方法将轴修复。

由于轴已是成品的尺寸，要求补焊堆焊后轴的变形在公差范围内，同心度公差不得超过0.1mm。而42CrMo钢属于中低碳合金钢，焊接碳含量为0.7-0.9。轴在焊接前要进行预热处理，温度控制在250-300℃预热。为了保证补焊的质量，低预热温度和严格的补焊工艺，其补焊过程如下。

1)   将拉伤处表面用砂轮打磨干净，尖角处打磨圆滑，油污脏污要清理干净。轴的两端垫木垫起，将补焊部位用天然气预热至100-150℃，非补焊部位用石棉布包盖好，为防止飞溅和碰伤。为防止冷裂和减少变形，施焊时始终天然气盘防止补焊处下方，用小火加热。

2)   用1.6的LQ397焊丝进去补焊。

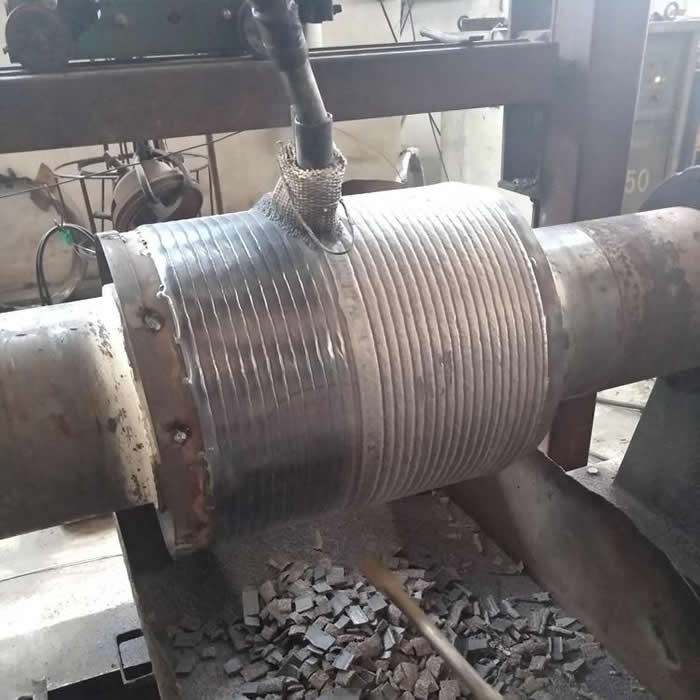

3)   堆焊时，焊道应与母材熔合好，以短焊段、断续、多层焊的方法焊接。

其它注意事项

1．焊接前要保证预热充分。
2．焊接过程中要注意层间温度的控制。不能低于200℃，可用火焰烘烤加热。防止温度过低导致裂纹的产生。

3．尽可能采用单道焊接，并保证焊道的搭接量。

4.清除层间的渣壳，保证电弧的稳定性，防止夹渣。

5．焊丝在阴凉干燥处保存，开包三天内用完。
