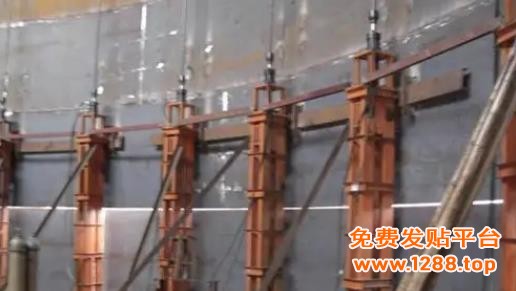

液压提升技术的施工措施：
(1)在准备工作包括载荷试验合格之后，且经过对提升设备、各种卷扬机及滑轮转向装置的措施、以及其他人员进行系统的、检查无误后，才能进行正式提升。
(2)设备试提升离开地面支架200~300mm后，应停止提升，保持此状态，检查结构、提升设备及提升系统的工作情况(钢绞线、提升器、液压泵站、传感检测系统等)。
(3)在提升过程中，注意观测系统的荷载变化情况等，并认真做好记录工作。
(4)在提升过程中，地面测量人员要通过激光测距仪及悬吊钢卷尺测量各吊点离地的高度。
(5)提升过程中应密切注意提升地锚、钢绞线、提升器、锚、液压泵站、计算机控制系统、传感检测系统、卷扬机等的工作状态。
(6)现场无线对讲机在使用前，向相关单位进行申报，明确回复后方可作用。通信工具专人保管使用，确保信号。
液压顶升机械系统原理和液压阀泵串联伺服控制一、液压提升装置液压系统原理
液压顶升系统是单独的液压传动装置，它按主机要求供油，并控制油流的方向、压力和流量。我们只要将液压系统与主机上的执行机构—油缸用油管相连，液压机械即可实现各种规定的动作，进行工作循环。
液压系统是由泵装置，集成块和阀组合、油箱、电气盒、蓄能器等组合而成。各部件功用如下：
(1)装置：上装有电机和油泵，是液压站的动力源，将机械能转化为液压油的压力能；
(2)集成块：是由液压阀及通道体组装而成，对液压油实行方向、压力、流量调节；
(3)阀组合：板式阀装在立板上，板后管连接，与集成块功用相同；
(4)油箱：板焊的半封闭容器，上装有滤油网空气滤清器等，用于储油、油的冷却及过滤；
(5)电气盒：配置了全套控制电器；
(6)蓄能器：是液压系统中的一种能量储蓄装置，能将系统中的能量转变为压缩能储存起来，当系统需要时，又将压缩能转变为液压能而释放出来，重新补供给系统。当系统瞬间压力增大时，它可以吸收这部分的能量，保证整个系统压力正常。
液压站的工作原理是：电机带动油泵旋转，泵从油箱中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块域阀组合破液压阀实现了方向、压力、流量调节后，经外接管路传输到液压机械的油缸中，从而控制了机械传动系统方向的变换、力量的大小及速度的快慢。
二、液压提升阀泵串联伺服控制系统
典型的泵控制马达速度伺服控制系统是一个阀控缸位置伺服系统和泵控马达系统串联而成的系统。液压提升装置伺服阀控制液压缸的活塞位移，推动变量泵的斜盘以调整倾角，使泵的输出流量变化，从而改变马达的转速。当系统外负载变化时，系统压力随之变化，泵和马达的泄漏量也随之变化，这时液压马达的输出转速必然改变，为了达到稳速的目的，采用一定的控制措施来弥补液压马达速度的变化，如数字式PID调节器。此时，通过测速装置测出的马达转速变化量，通过比例环节使控制信号形成误差信号，并通过控制器后输入伺服阀，使变量泵的流量增大，以达到补偿泄漏，稳速的目的。
该系统具有较好的快速性、稳定性和抗干扰能力，若能合理设计控制器，系统的性能将获得进一步改变。这类系统除泵和马达外，没有其他泄漏，因为泄漏所占的比例相当小，且系统压力又随负载而变，即系统压力与外负载相匹配，因而系统效率很高，适于大功率场合，同时不用考虑伺服系统本身要单独使用油源的问题。这是一阀控系统，其效率很低，较大不超过38.5%，但消耗的功率并不大。
液压顶升设备阀泵并联伺服控制系统的响应并不理想，与阀控马达相比，在其他条件相同时，泵控的频率要减小1/√2愿因而频响较低，对这种系统，过去在分析系统响应特性时认为：由于伺服阀的频率很高，所以系统的响应特性主要取决于马达的频率特性，但实际测量得的频宽总是低于理论计算值，这主要原因是因为变量泵斜盘的负载效应的影响结果。泵和马达的阻尼系数一般较小，有时需要牺牲一部分功率，有意设置旁路泄漏，形成泄油式阀泵并联伺服控制系统可提高阻尼系数和系统稳定性。
