单体液压推溜器 供应YT4-8A液压推溜器
2023-03-06 11:25  浏览:10
   YT4-6A液压推溜器 YT4-8A液压推溜器 移溜器

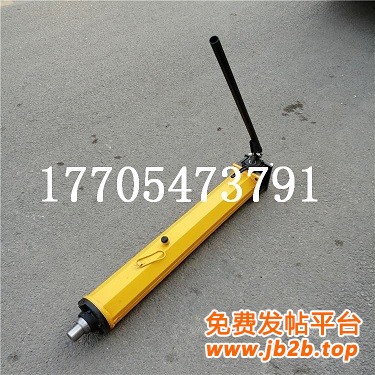

 单体液压推溜器

 用途:液压推溜器可与SGW40T、SGW80T等几种型号可弯曲刮板输送机以及其它小型刮板输送机配套使用;

·液压推溜器可作为一个小油压机使用,广泛用于设备、处理事故和一些需要顶、推的场合;

·推溜器可以完成采煤工作面的支柱的回收工作,适用用中厚煤层,用外注式单体液压支柱支护的采煤工作面。
产品多样 合作共赢
177.0547.3791

62f324292a9eb008613a4a249dc3e067_u=661283641,3224506727&fm=199&app=68&f=JPEG_w=750&h=750&s=53B013C5D7E7E74504A4886D01006073_副本

工作原理:

快速液压推溜器的工作原理是利用油缸的伸缩来完成推移的,当操作手把打向进液位置,油缸伸出,因为推溜器前端通过调节手把微调使其受力板顶在老塘侧单体柱上,所以当油缸伸出时推动输送机前移,输送机推到位时,操作阀打回正常位置,便完成自动推移输送机的工作。随后将操作阀打向回液位置,油缸缩回,因为油缸前端固定在输送机上,所以当油缸缩回时带动整体的推溜器前移,完成推溜工作的一个循环。

液压推溜器的结构:

主要由油缸、活塞杆、控制阀组、油缸护板、受力架、油管、推溜器与溜子连接部件等组成,油缸规格为直径80mm,长100mm,推进步距为1.1m,与采面推进步距同步。

液压推溜器结构技术要求:

①缸体箱厚度要能保护油缸的需要,受力板强度必须推溜受力时不变形。

②油缸为双向油缸,行程量为1100mm。

③缸体箱前部安装一片控制阀,用于控制缸径伸缩,达到推溜和前移缸体箱的目的。

④缸径和输送机连接在一起。

YT4-6A液压推溜器/YT4-8A液压推溜器参数说明

额定推力39.2kN

额定回收拉力9.3kN

推移速度(手柄往复一次)17mm

手柄提起7mm

手柄压下10mm

行程时的纵向倾角

泵体端低时60°

泵体端高时14°

增力倍数≈90倍

外形尺寸(活塞杆全收时)

行程600mm 855×135×210

行程800mm 1055×135×210

使用重量

行程600mm 32.5kg

行程800mm 38kg

钻孔直径:80mm,外形尺寸:855*135*210

e26f938e99590d81aed3c386eb4c873b_u=347996018,3946412423&fm=199&app=68&f=JPEG_w=750&h=750&s=598883556FE2C2455C8849680100A071_副本
